Пункт секционирования 6 кВ

Пункт секционирования (реклоузер) — это автоматический коммутационный аппарат, предназначенный для секционирования воздушных линий электропередачи (ВЛ) напряжением 6 кВ. Он защищает сеть от аварийных режимов, отключает повреждённые участки и позволяет управлять распределительной сетью дистанционно.

Условное обозначение

Структура обозначения завода-изготовителя:

ПС – Х – XXX – XXX – УХЛ1 ТУ 3414-007-31328119-2014

Расшифровка:

• ПС — пункт секционирования;
• Х — номинальное напряжение (6 кВ);
• XXX — номер схемы главных цепей;
• XXX — номинальный ток (400, 630 или 1000 А);
• УХЛ1 — климатическое исполнение по ГОСТ 15150-69;
• ТУ — технические условия завода.

Пример: ПС – 10 – 003 – 630 – УХЛ1 ТУ 3414-007-31328119-2014 — пункт секционирования на 6 кВ, схема №003, ток 630 А, для умеренного и холодного климата (категория 1).

Заказ выполняется на основании согласованного технического задания (опросного листа), где указываются требуемые параметры, схема подключения, тип опор и дополнительные опции.

Назначение и область применения

Пункт секционирования применяется в распределительных сетях 6 кВ с односторонним или двухсторонним питанием. Он устанавливается на опорах ВЛ и выполняет следующие задачи:

• защита линии от токов короткого замыкания и перегрузок;
• автоматическое отключение повреждённого участка;
• коммутация секций в нормальных и послеаварийных режимах;
• автоматическое секционирование и резервирование питания;
• дистанционное управление и мониторинг параметров сети.

В сетях с двухсторонним питанием дополнительно устанавливается пункт с функцией АВР (автоматический ввод резерва), который обеспечивает восстановление питания потребителей при отключении одной из подстанций.

Для подключения по схеме «воздух–кабель» требуется установка высоковольтных переходных муфт (приобретаются отдельно). Для обеспечения видимого разрыва линии предусмотрена установка линейных разъединителей на опоре или соседних опорах (поставляются по требованию). Также возможно оснащение площадкой для обслуживания низковольтного модуля — одноопорной или двухопорной.

Основные функциональные возможности

Устройство реализует полный набор функций релейной защиты и автоматики (РЗА) на базе микропроцессорных терминалов:

• Максимальная токовая защита (МТЗ) — до 4 ступеней, направленная и ненаправленная;
• Автоматическое восстановление нормального режима (АВНР);
• Автоматическое повторное включение (АПВ) — до 3 циклов;
• Автоматический ввод резервного питания (АВР);
• Защита минимального напряжения (ЗМН) и защита от повышения напряжения (ЗПН);
• Ручное и автоматическое переконфигурирование сети;
• Сбор, обработка и передача данных о режимах работы (токи, напряжения, частота).

«Применение микропроцессорных терминалов защиты позволяет сократить время отключения повреждённых участков до 0,1 с, что значительно повышает надёжность электроснабжения потребителей и снижает риск каскадных аварий.»

Конструкция пункта секционирования

Изделие состоит из трёх основных частей: коммутационного (высоковольтного) модуля, низковольтного модуля управления и соединительного кабеля. Все элементы размещаются на опорах ВЛ с помощью специальных монтажных комплектов.

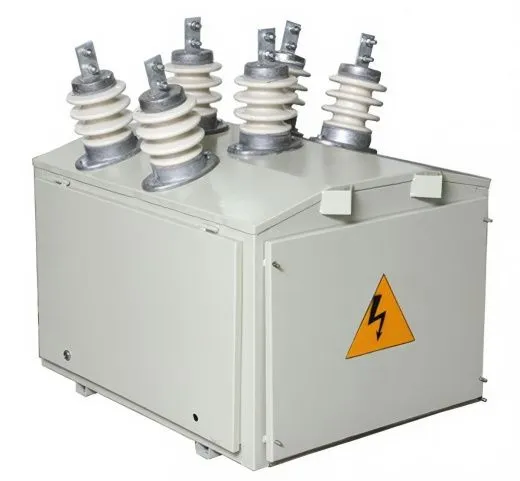

Коммутационный модуль

Модуль представляет собой сварную металлическую конструкцию с двухсторонним доступом. Внутри расположены:

• вакуумный выключатель (ISM15_LD или аналоги);
• трансформаторы тока (ТОЛ-10, ТЛО-10) для измерения и защиты;
• трансформаторы напряжения (3хЗНОЛП 6(10) кВ) для питания цепей учёта и АВР;
• трансформатор собственных нужд (ОЛСП 6(10) кВ) для питания оперативных цепей;
• ограничители перенапряжений (ОПН) для защиты от грозовых и коммутационных перенапряжений.

Двери модуля оборудованы уплотнениями и замками, обеспечивающими степень защиты IP54 по ГОСТ 14254-96. Для работы в условиях низких температур предусмотрен автоматический обогрев (включается термореле).

Низковольтный модуль

Низковольтный модуль (НМ) — навесной шкаф с герметичной дверью, степень защиты не ниже IP54. Внутри установлены:

• микропроцессорное устройство РЗА (российского или европейского производства);
• блок бесперебойного питания (220 В) с автоматическим переходом на резерв;
• телекоммуникационное оборудование для связи с диспетчерским пунктом;
• клеммные колодки и разъёмы для подключения кабеля.

На задней стенке НМ предусмотрены кронштейны для крепления на опору. Для холодного климата рекомендуется система обогрева НМ.

Управление и связь

Дистанционное управление осуществляется по проводным или беспроводным каналам связи (GSM, радиоканал, оптоволокно). С помощью персонального компьютера и специального ПО можно:

• включать/отключать выключатель;
• изменять уставки и настройки РЗА;
• определять характер и место повреждения;
• считывать и сохранять журналы событий и аварий.

Соответствие требованиям ПУЭ (гл. 3.2, 3.3) и ПТЭЭП в части автоматического секционирования и резервирования подтверждено сертификатом соответствия.

Технические характеристики

Основные параметры пунктов секционирования серии ПС (в зависимости от исполнения):

Дополнительно: масса изделия не превышает 300 кг, уровень изоляции — нормальный «б» по ГОСТ 1516.3-76, климатическое исполнение УХЛ1.

Применяемое оборудование

В пункте секционирования используются следующие комплектующие (заводские спецификации могут меняться по требованию заказчика):

Условия эксплуатации

Пункт секционирования рассчитан на работу в следующих условиях (ГОСТ 15150-69):

• климатическое исполнение УХЛ1 (от –40 °C до +55 °C);
• тип атмосферы II (промышленная) по ГОСТ 15150-69;
• высота над уровнем моря — до 1000 м;
• районы по гололёду и ветру — I–IV;
• степень защиты оболочек IP54 (защита от пыли и водяных брызг).

Для районов с холодным климатом рекомендуется заказывать автоматическую систему обогрева как коммутационного, так и низковольтного модулей.

Комплект поставки

Стандартный комплект (уточняется в опросном листе) включает:

• коммутационный (высоковольтный) модуль в соответствии с заказом;
• низковольтный модуль управления;
• соединительный кабель (длина оговаривается);
• монтажные комплекты для крепления модулей на опорах;
• комплект электрических схем (главных и вспомогательных цепей);
• эксплуатационная документация: руководство по эксплуатации, паспорта на комплектующие, сертификат соответствия;
• комплект ключей для замков.

Эксплуатационные документы поставляются в одном экземпляре. Дополнительное оборудование (разъединители, площадка для обслуживания, муфты) поставляется по отдельному заказу.

Нормативная база

Изделие разработано и серийно выпускается в соответствии с действующими нормативными документами:

«Каждый пункт секционирования проходит полный цикл заводских испытаний: проверку изоляции, настройку уставок РЗА, тестирование коммутационной способности и климатические испытания в термокамере. Это гарантирует надёжность работы в реальных условиях эксплуатации.»

Завод-изготовитель имеет сертификат соответствия на серию ПС. Изделия соответствуют требованиям ТУ 3414-007-31328119-2014, ГОСТ 15150-69, ГОСТ 14254-96.

При монтаже и эксплуатации необходимо руководствоваться ПУЭ (7-е издание) и ПТЭЭП, а также рекомендациями завода, изложенными в руководстве по эксплуатации.

* Все технические данные актуальны на момент публикации. Завод оставляет за собой право вносить изменения в конструкцию и комплектацию для улучшения характеристик.
